| Autor |
Nachricht |
|
|
 |
Deutschland . NW
 |
|
|
Verfasst am Sonntag, 20. April 2008 16:54
Themenersteller |
0 gefällt das Relax |
Hi!
Ich weiß ich, es gibt schon mehrere Themen über den Sound Factory, aber ich habe dort nichts gefunden, was meine Fragen beantworten würde. Z.B :
Wie schnell drehen sich die Kreuze?
Wie schnell dreht sich die Mitte?
Wie hoch ist die Flughöhe?
Wie hoch ist die Rückwand?
Wie viel sind die Breite/Höhe/Tiefe?
Ich bedanke mich schon jetzt im Voraus für Antworten. Und wenn ihr noch Tech. Daten habt, die ich nicht als Frage aufgelistet habe, könnt ihr sie gerne dazuschreiben.
Gruß,
Dominik
|
|
|
|
Deutschland . NW
 |
|
|
|
Verfasst am Sonntag, 20. April 2008 18:18 |
0 gefällt das Relax |
Die Maße hätte ich gerade zur hand:
23*23m grundfläche
Das komplette Geschäft war 11m hoch (inkl. Rückwand!)
Betreiber war übrigens die Firma Kinzler - Menzel aus München (Auch wenns die Stuttgarter Kinzlers waren * G*)
Hab ich Auskunft auf der Stirn stehen?
|
|
|
|
Deutschland . NW
|
|
|
|
Verfasst am Sonntag, 11. Mai 2008 11:44
Themenersteller |
0 gefällt das Relax |
Hi!
Kommt leider nicht so viel, oder? Aber, na gut, dafür möchte ich noch fragen, wie das mit dem Hochfahren des "Kopfes" eines Absoluters oder Polyps funktioniert, also, wie er hoch fährt. Ich bedanke mich für Antworten.
Gruß,
Dominik
|
|
|
|
Deutschland . NW
|
|
|
|
Verfasst am Sonntag, 11. Mai 2008 12:18 |
0 gefällt das Relax |
Der Hub des "Excenterrings" erfolgt Hydraulisch.
Hierzu wird mittels eines Hydraulikzylinders der oberere Ring anhand einer gebogenen "Fahrbahn" - Banane genannt -nach oben gedrückt.

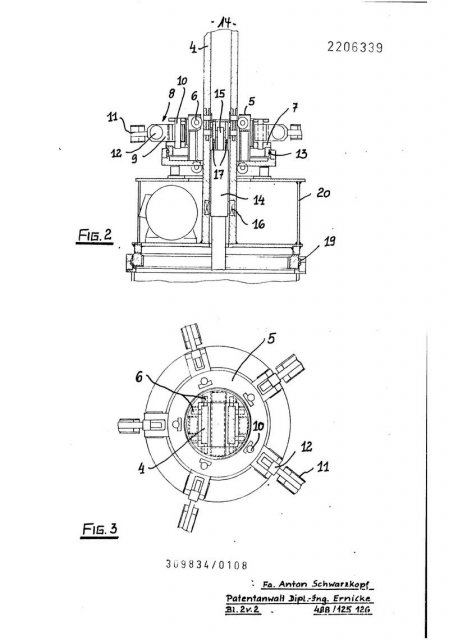

Zu sehen ist dieses Prinzip auf diesen Zeichnungen:
Eingefahren:
Ausgefahren:
4 ist dabei die "Banane"
5 die "Laufkatze" bzw der obere Excenterring
14 ist der Hydraulikzylinder, 15 die dazugehörige Kolbenstange!
Hab ich Auskunft auf der Stirn stehen?
|
|
|
|
T.
Deutschland . BY
|
|
|
|
Verfasst am Sonntag, 11. Mai 2008 17:27 |
0 gefällt das Relax |
Ah, sehr schön, Patenschriften eines Monsters von Schwarzkopf!
Hast du noch mehr davon die du posten kannst?
Würd mich interessieren!
Gruß
|
|
|
|
Deutschland . NW
|
|
|
|
Verfasst am Samstag, 17. Mai 2008 16:55
Themenersteller |
0 gefällt das Relax |
Hi!
Ich habe noch eine Frage, und zwar, bei deiner Zeichnung, mpegster. Ist es so, das der Turm der am Mittelbau befestigt ist, der von der Hydraulik hochgefahren wird, sich nicht dreht sondern nur der Mittelbau. Also, wird der Turm hinter her gezogen", oder ist der Stab der Hydraulik so am "Kopf" befestigt, dass er sich mit dreht?
Also, es wäre nett, wenn ihr antworten würdet, wenn ihr das wisst. Danke für Antworten schon im Voraus.
Gruß,
Dominik
|
|
|
|
T.
Deutschland . BY
|
|
|
|
Verfasst am Samstag, 17. Mai 2008 21:48 |
0 gefällt das Relax |
Die Banane (Der Turm) dreht sich entgegengesetzt zu den Auslegern, falls du das wissen wolltest...
Gruß
|
|
|
|
Deutschland . HE
 |
|
|
|
Verfasst am Sonntag, 18. Mai 2008 00:55 |
0 gefällt das Relax |
...Dadurche ntsteht dann auch die Hub-Bewegung, genau dasselbe Prinzip läuft auch bei den Wellenfliegern
Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit,
aber bei dem Universum bin ich mir noch nicht ganz sicher.
(Albert Einstein)
|
|
|
|
Deutschland . NW
|
|
|
|
Verfasst am Sonntag, 18. Mai 2008 05:36
Themenersteller |
0 gefällt das Relax |
Hi!
Vielleicht bin ich um 6:30 noch ein bisschen schusselig, aber ich habe irgendwie nichts verstanden  .
Vapor20:
Sind die Ausleger die "Arme" oder nicht? Und wenn sie es sind, wie kann sich den die "Banane" denn anders herum drehen?
OnTheRun:
Und, hast du vielleicht auch ein Bild eine Zeichnung oder ein Video, wo man das beim Wellenflieger sehen kann? So, die letzte, ich weiß ich bin neugierig, was meinst du mit Hub-Bewegung?
Ich bedanke mich wieder für alle Antworten.
Gruß,
Dominik
|
|
|
|
T.
Deutschland . BY
|
|
|
|
Verfasst am Sonntag, 18. Mai 2008 11:42 |
0 gefällt das Relax |
Für Hubbewegung ist wohl Wellenbewegung ein besseres Wort.
Die Banane dreht sich in der Tat entgegengesetz zu den Auslegern/Armen, sonst würde ja keine Wellenbewegung entstehen!
schwarzkopf.coaster.net videodownloadGF.htm
Hier einfach mal das Video runterladen!
|
|
|
|
Deutschland . NW
|
|
|
|
Verfasst am Sonntag, 18. Mai 2008 12:18
1 mal bearbeitet, zuletzt am 18.05.2008 12:35
Themenersteller |
0 gefällt das Relax |
Hi!
Danke für die Antwort, so langsam kapiere ich, also dreht sich einmal der Mittelbau mit einem Motor und die Banane mit einem anderen? Oder wird ein Motor mit zwei Zahnrädern angetrieben? Aber der Kopf der Angebracht wird, also Cola Dose oder Krakenkopf, der Dreht sich aber mit dem Armen oder? Also, wie wird der den Angebracht das er sich mit den Armen und nicht mit der Banane dreht? Ich weiß ich bin neugierig und stelle jede Mange Fragen und hoffe ich nerfe euch nicht . Aber es hat auch seine grund . Es ist gut möglich das noch ein paar mehr Fragen kommen . Ich hoffe ihr beantwortet sie weiterhin so gut und Medienreich.
Danke für Antworten auf meine Fragen.
Gruß,
Dominik
|
|
|
|
Deutschland . NW
|
|
|
|
Verfasst am Samstag, 07. Juni 2008 15:56
Themenersteller |
0 gefällt das Relax |
Hi!
Ich bins nochmal, vielleicht hilft es wenn ich die Frage anders ausdrücke, wie funktioniert es, das sich die Arme anders drehen als die Banane, also die technik?
Danke für Antworten.
Gruß,
Oktoberfest
|
|
|
|
Deutschland . NW
|
|
|
|
Verfasst am Sonntag, 08. Juni 2008 18:18 |
0 gefällt das Relax |
Der obere und untere Ring sind sogenannte Kugeldrehverbindungen.
Diese sind Ringförmige Lager welche aus zwei Ringen bestehen, welche gegeneinander drehbar gelagert sind.
An der aussenseite dieser Lager sind die Arme befestigt, durch die Innenseite dreht sich die Banane.
Angetrieben werden beide Drehrichtungen durch verschiedene Motoren. Es ist ja auch möglich die Banane ohne die drehbewegung der Ausleger zu drehen.
Der kopf ist am äusseren Ring befestigt.
Hab ich Auskunft auf der Stirn stehen?
|
|
|
